Fűszeres casting penészszállítóként számos kérdéssel találkoztam a creading penész -szorító erővel kapcsolatban. Ez egy alapvető koncepció a szerszám -casting folyamatban, ám sokuk számára gyakran rejtély marad. Ebben a blogbejegyzésben belemerülni fogom, hogy mi az a casting penész -szorító erő, miért döntő jelentőségű, és hogyan befolyásolja az öntött alkatrészek minőségét.
Mi az a casting penész szorító erő?
A szerszám öntőformát a szorító erő arra utal, hogy a szerszám öntőgép által alkalmazott erő, hogy a szerszám öntőformát szorosan zárva tartsa az olvadt fém injekciója során. Amikor az olvadt fémet nagynyomású injektálják a penészüregbe, jelentős erővel bírnak a penészfalakon. Ha a szorítóerő nem elegendő, akkor a penész kissé kinyílik, ami a végtermék különböző hibáihoz vezethet.
A szorító erőt általában tonnában mérik. Például egy kicsi méretű sajtológépnek 100 tonna lehet, míg a nagyméretű ipari gépeknél a szorító erők meghaladhatják a 3000 tonnát. A megfelelő szorítóerő számos tényezőtől függ, beleértve a penész méretét, az öntött fém típusát és az alkatrész kialakításának összetettségét.
Miért fontos a szorítóerő?
1. A vaku megelőzése
A Flash az egyik leggyakoribb hibája a Die -casting alkatrészekben. Akkor fordul elő, amikor az olvadt fém a penész két fele között kiszivárog a nem megfelelő szorítóerő miatt. A Flash nemcsak befolyásolja az alkatrész megjelenését, hanem további feldolgozási lépéseket is igényel az eltávolításhoz, a termelési idő és a költségek növelése érdekében. Megfelelő szorítóerő alkalmazásával biztosíthatjuk, hogy a penész szorosan zárva maradjon, megakadályozva a vaku képződését.
2. A dimenziós pontosság biztosítása
A szorítóerő elősegíti a penészüreg integritásának fenntartását az öntési folyamat során. Ha a penész még kissé megnyílik, akkor az öntött rész méretei eltérhetnek a tervezési előírásoktól. Ez különösen kritikus az olyan alkatrészek esetében, amelyek nagy pontosságot igényelnek, például autóipari alkatrészeket és elektronikus alkatrészeket. A megfelelő szorítóerő biztosítja, hogy az olvadt fém pontosan kitöltse a penészüregét, és részben következetes és pontos méretekkel jár.
3. A felület felületének javítása
Egy kút -szorított penész lehetővé teszi az olvadt fém zökkenőmentes áramlását az üregen, csökkentve a felszíni hibák, például a porozitás és a hideg bezárások valószínűségét. Amikor a penész szilárdan a helyén van, a fém egyenletesen megszilárdulhat, ami jobb felületet eredményez. Ez különösen fontos a látható vagy magas színvonalú esztétikai megjelenéshez szükséges alkatrészek esetében.
A szorító erő követelményeit befolyásoló tényezők
1. Penészméret
A nagyobb formák általában magasabb szorító erőket igényelnek. Ennek oka az, hogy minél nagyobb a penész, annál nagyobb a felület, amellyel az olvadt fém érintkezésbe kerül, és annál nagyobb az erő a penészfalakra gyakorolt erő. Például egy nagy autóipari motor blokkjának penészéhez sokkal magasabb szorítóerőt igényel, mint egy kis elektronikus csatlakozó penészéhez.
2. Fémtípus
A különböző fémek eltérő olvadási pontokkal, viszkozitásokkal és injekciós nyomásgal rendelkeznek. Például az alumíniumnak viszonylag alacsony olvadáspontja és viszkozitása van a cinkhez képest. Ennek eredményeként a Die - casting alumínium alkatrészekhez eltérő szorító erőt igényelhet, mint a cink alkatrészek. Általában a magasabb injekciós nyomáson lévő fémek magasabb szorító erőket igényelnek a penész bezárásához.
3. rész bonyolultsága
A vékony falakkal, alulkísérletekkel vagy bonyolult geometriákkal rendelkező komplex alkatrészek gyakran magasabb szorító erőket igényelnek. Az olvadt fémnek be kell áramolnia a penészüreg összes részletes területére, és a magasabb szorítóerő biztosítja, hogy a penész az áramló fém nyomása alatt zárva maradjon.
Kiszámító szorítóerő
Az adott szerszámhoz szükséges pontos szorítóerő kiszámítása - az öntési feladat összetett folyamat. Ez magában foglalja a penészben lévő rész előrejelzett területének figyelembevételét, az olvadt fém befecskendezési nyomását és a biztonsági tényezőt.
A tervezett terület az a rész területe, amely merőleges a szorítóerő irányára. Az injekciós nyomás a fém típusától és a felhasznált szerszám -öntőgéptől függ. Biztonsági tényezőt adnak hozzá a folyamat változásainak figyelembevételéhez, például a fém hőmérsékletének és a gép teljesítményének ingadozásához.
A szorítóerő kiszámításának általános képlete:
[F = p \ times a \ times s]
Ahol (f) a szorítóerő, (P) az injekciós nyomás, a) a tervezett terület, és (s) a biztonsági tényező.
Szolgáltatásaink, mint egy casting penészszállító
Mint egy casting penészszállító, nagy tapasztalattal rendelkezünk az olyan formák tervezésében és gyártásában, amelyek pontos szorító erőket igényelnek. Fejlett szoftver- és mérnöki technikákat használunk az egyes projektek optimális szorítóerő kiszámításához, biztosítva, hogy ügyfeleink magas színvonalú szerszámú alkatrészeket kapjanak.

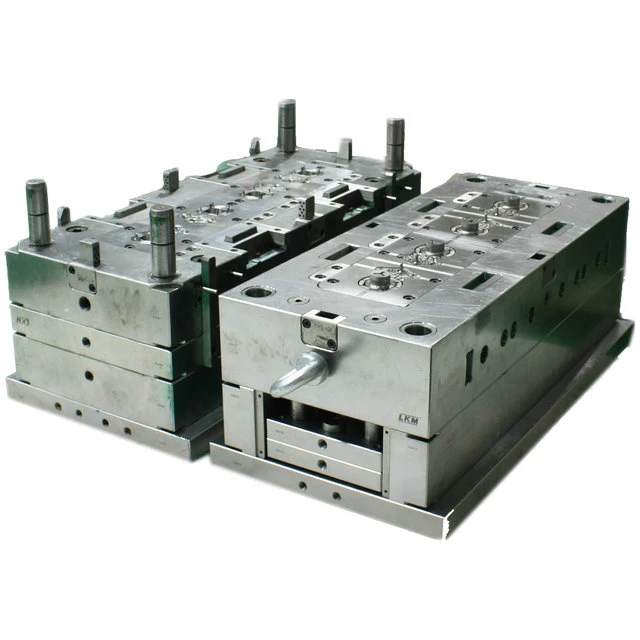

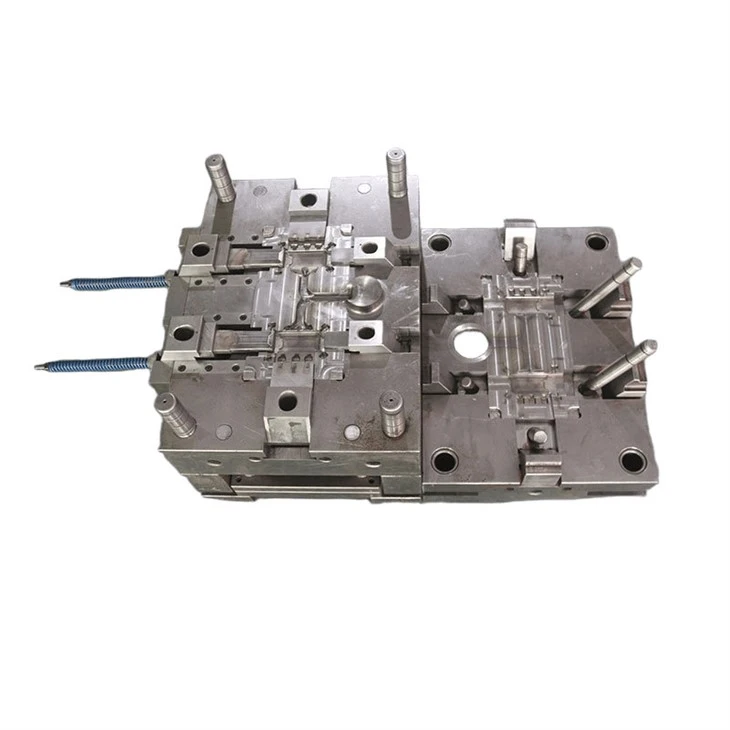

Kínálunk a casting formák széles skáláját, beleértveCink öntőformaésAlumínium szerszám öntőformát- Szakértői csoportunk szorosan együttműködik az ügyfelekkel annak érdekében, hogy megértsék konkrét követelményeiket és testreszabott megoldásokat nyújtsanak.
Függetlenül attól, hogy szükség van egy egyszerű penészre egy kis méretű előállításhoz, vagy egy komplex penész egy nagy méretű ipari alkalmazáshoz, rendelkezünk szakértelemmel és erőforrásokkal az Ön igényeinek kielégítéséhez. Elkötelezettek vagyunk azért, hogy ügyfeleink számára a lehető legjobb termékeket és szolgáltatásokat nyújtsuk, a penésztervezéstől és a gyártástól az utótól - értékesítési támogatásig.
Vegye fel velünk a kapcsolatot a casting penész igényeivel kapcsolatban
Ha a magas színvonalú öntőformák piacán van, akkor felkérjük Önt, hogy vegye fel velünk a kapcsolatot konzultációra. Szakemberek csapatunk szívesen megvitatja a projekt igényeit, részletes árajánlatot nyújtson Önnek, és válaszoljon minden esetleges kérdésre.
A megfelelő szerszám öntőformába történő befektetés és a megfelelő szorítóerő biztosítása elengedhetetlen a szerszám -casting műveletek sikeréhez. Segítsünk abban, hogy elérje a legjobb eredményeket vállalkozása számára.
Referenciák
- „Die casting kézikönyv”, J. Campbell
- „Gyártásmérnöki és technológia”, S. Kalpakjian és S. Schmid
